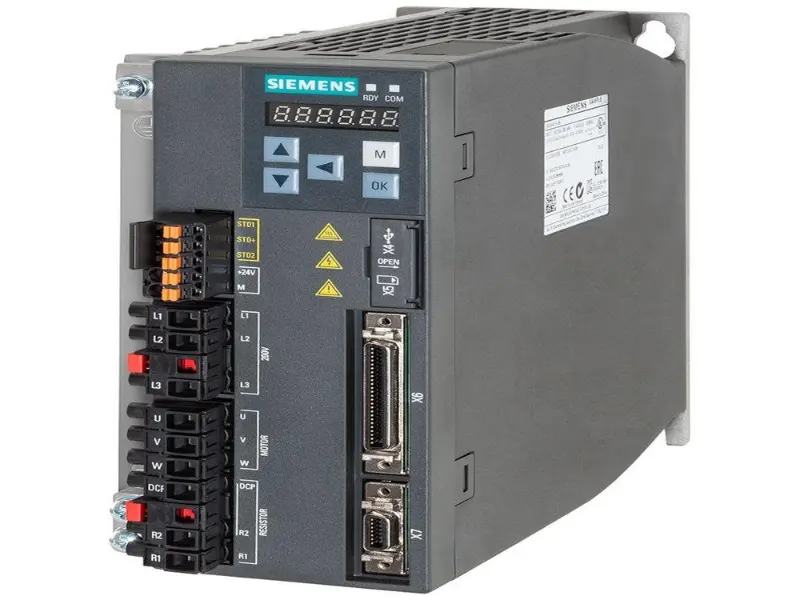

Siemens 6SL3120-2TE21-8AC0

Siemens 6SL3120-2TE21-8AC0 dobbeltakse servomodul har en kraftfuld udgang på 18A pr. akse, et komplet sæt af SIL2-niveau integrerede sikkerhedsfunktioner, et dobbeltakset integreret design, der sparer skabsplads, og mikrosekund-niveau inter-akse synkroniseringsydelse. Det præsterer ofte fremragende i forskellige typer præcisionsautomatiseringsudstyr såsom CNC-maskiner, print og emballering, opvikling af lithiumbatterier og mekaniske portalhåndtag. Som leverandør tilbyder Yueyang Tongtu både lagerførte modeller og et bredt udvalg af modeller. Du kan få mere information gennem os.

Kernefordele og funktioner

Dobbeltakset integration:

Et enkelt modul driver to servomotorer. Sammenlignet med to separate enkeltaksede moduler reducerer det installationsbredden inde i kabinettet betydeligt, mens antallet af DC-busstik og ledningsarbejde minimeres, hvilket effektivt reducerer risikoen for EMC-interferens.

Sikkerhedsintegration:

Indbyggede sikkerhedsfunktioner på SIL2-niveau opfylder de nationale mekaniske sikkerhedsstandarder for industrier som værktøjsmaskiner, robotter og pakkemaskiner, hvilket eliminerer behovet for eksterne sikkerhedskredsløbs hardwareomkostninger.

Synkronisering i realtid:

Ved at stole på DRIVE-CLiQ højhastighedsdrivbussen er den aktuelle sløjfesynkroniseringscyklus for de to akser ekstremt kort. Den realiserer perfekt højpræcisions flerakset forbindelse med elektroniske gear, elektroniske knast, flueskæringer, master-slave-følge osv.

Kompatibilitet med alle typer motorer:

Siemens 6SL3120-2TE21-8AC0 understøtter 1FK7/1FT6/1PH8 synkrone servo- og asynkrone spindelmotorer og er kompatibel med DRIVE-CLiQ encodere og TTL/HTL/SSI eksterne encodere.

Flere hardwarebeskyttelse og diagnostik:

Produktegenskaber

Dobbeltakset design: Et enkelt modul kan uafhængigt styre to motorer, hvilket giver et mere kompakt fodaftryk sammenlignet med at bruge to enkeltaksede moduler.

Integrerede sikkerhedsfunktioner: understøtter udvidet sikkerhedsintegreret funktionalitet til maskinbeskyttelseskrav.

Intern luftkøling: Modulet har en indbygget ventilator til varmeafledning for at opretholde stabile driftstemperaturer.

Inkluderer DRIVE-CLiQ-kabel: Pakken leveres med et DRIVE-CLiQ-kabel til tilslutning til kontrolenheden, uden behov for separat køb.

Parameter

Vores sag:

1. Siemens 6SL3120-2TE21-8AC0 modellen er et lille lodret bearbejdningscenter / fræsemaskine. Drivaksen er X/Y lineær servo-dobbeltakset forbindelse, og den tredje akse spindel er udstyret med et enkelt-akset modul. Kernekravene er konturinterpolation, højhastighedsfremføring og sikkerhedsstandarden STO/SS1 nødstop for maskinen. Grunden til vores valg er, at dens dobbeltakse integration sparer kabinetbredde; den har indbyggede sikkerhedsfunktioner, hvilket eliminerer behovet for yderligere sikkerhedsrelæer og direkte opfylder CE-sikkerhedsinspektionskravene for maskinen; DRIVE-CLiQ-synkroniseringen på mikrosekundniveau sikrer en højere overfladefinish af bearbejdningen.

2. Udstyret med D410-2 DP (6AU1410-2AA00-0AA0), med to-akset elektronisk gearsynkronisering for spindlen og ledningsledningen; den kan inkorporere en sikkerhedsbremse SBT, der automatisk stopper maskinen i tilfælde af wirebrud eller overhastighed for at beskytte stoffet mod at blive trukket og beskadiget. Siemens S120 dobbeltakset servomodul har en enkelt-akset udgang på 18A og integrerer et komplet sæt sikkerhedsfunktioner på SIL2-niveau. Det integrerede design med to akser sparer skabsplads, og dens inter-aksesynkroniseringsydelse på mikrosekundniveau er velegnet til forskelligt præcisionsautomationsudstyr såsom CNC-maskiner, udskrivning og emballering, opvikling af lithiumbatterier og mekaniske portalhåndtag. Den kan matches perfekt med SIMOTION D410 motion controller til brug som et komplet sæt.

Daglig vedligeholdelse

Miljø og rengøring:Brug regelmæssigt tør trykluft (tryk ≤ 0,4 MPa) til at rense modulets overflade og ventilationsåbninger for at forhindre overophedning fra støvophobning.

Temperatur og ventilation:sørg for, at den omgivende driftstemperatur forbliver mellem 0°C og 40°C, og kontroller med jævne mellemrum, at køleventilatoren kører korrekt.

Elektriske forbindelser:efterse jævnligt strøm- og motorkabelterminaler for løse eller oxidation, og kontroller, at DC-busspændingen er normal (ca. 537 V DC).

Udskiftning af reservedele:vær opmærksom på kondensatorens levetid og planlæg udskiftning af reservedele på forhånd baseret på driftstimer for at undgå uventet nedetid.

Hvorfor vælge os?

Vi anbefaler Siemens 6SL3120-2TE21-8AC0-modellen med C-størrelse med indbygget luftkøling. Hver akse har en nominel udgang på 18A. Et modul driver to servoer, hvilket sparer installationsplads betydeligt til styreskabet, forenkler ledningsføringen af ​​DC-bussen og reducerer system-EMC-interferens. Modulet leveres med komplette SIL2 sikkerhedsudvidelsesfunktioner og integrerer sikkerhedsprocesser såsom STO/SS1/SLS, hvilket eliminerer behovet for eksterne sikkerhedskredsløbs hardwareomkostninger og opfylder de mekaniske sikkerhedsstandarder for værktøjsmaskiner og automationsudstyr. Den opnår synkron kontrol med to akser på mikronniveau gennem DRIVE-CLiQ realtidsbussen, er kompatibel med synkrone servoer og spindelmotorer og matcher perfekt CU320-2 og SIMOTION D bevægelsescontrollere. Den er kompatibel med den fuldt integrerede TIA automationsplatform. Den tyske originale hardware har stærk stabilitet og komplet fejldiagnose; vi i Yueyang Tongtu leverer helt nye originale ægte produkter sammen med et komplet sæt af udvalg, ledningsdiagrammer, parameterskabeloner og on-site debugging.
