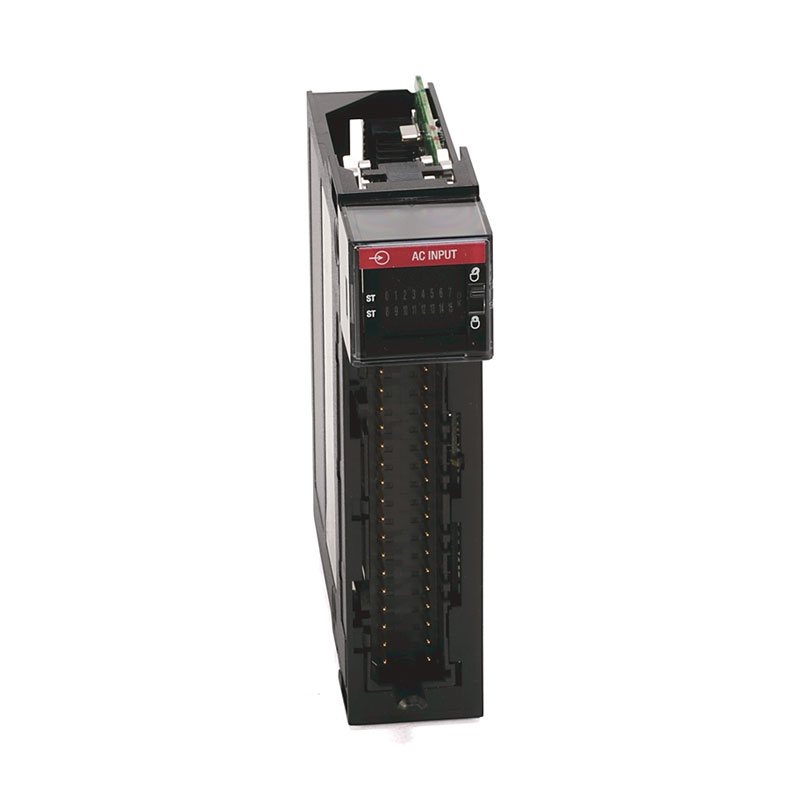

Allen Bradley 1756-IA16I

Yueyang Tongtu leverer som professionel leverandør direkte det nyeste Allen Bradley 1756-IA16I-modul til det oversøiske marked. Dette modul er en isoleret digital inputkomponent med høj tæthed, der er specielt designet til barske industrielle elektromagnetiske miljøer i Rockwell ControlLogix-platformen. I komplekse automatiserede produktionslinjer bestemmer signalbehandlingskredsløbet i forenden af ​​det digitale inputmodul og den elektriske isoleringsydelse direkte nøjagtigheden af ​​kontrolsystemets vurdering af status for udstyr på stedet. Hvis isolationsbarrieren inde i modulet forringes på grund af langvarig eksponering for højfrekvente transiente overspændinger, er det meget sandsynligt, at det forårsager krydstale mellem kanaler eller direkte kobler common-mode-interferensen fra feltsiden til ControlLogix-bagplanbussen, hvilket resulterer i kommunikationsafbrydelser eller forkerte handlinger i hovedkontrolsystemet uden nogen åbenbar årsag. Forsendelsesinspektionsstandarderne implementeret af Yueyang Tongtu for denne model dækker strengt den præcise kalibrering af tærskelspændingen for alle kanaler, højspændingsisolationsimpedanstestene mellem kanaler og mellem kanaler og bagplanet, såvel som responsforsinkelseskalibreringen af ​​højfrekvente filtreringskredsløb. Målet er at give originale reservedele med ekstrem høj immunitet og tilstandsidentifikationssikkerhed til oversøiske kunders kontrolsystemvedligeholdelse, hvilket sikrer, at datakortlægningen fra on-site diskrete signaler til systemets backplane er absolut ren og nøjagtig.

Ansøgningsscenarie

Dette modul anvendes hovedsageligt i scenarier, hvor det elektromagnetiske miljø på stedet er ekstremt barskt, og der er en høj risiko for common-mode spænding. Typiske applikationsknudepunkter omfatter overvågning af motorafbrydernes status inden for det højfrekvente elektromagnetiske interferensområde på store metallurgiske valseværker, tilslutning af feedbacksignaler fra eksplosionssikre magnetventiler over store afstande i petrokemiske anlæg og indsamling af hjælpekontakttilstande for tunge belastningskontaktorer i store pumpestationer på vandbehandlingsanlæg. I disse applikationer fungerer Allen Bradley 1756-IA16I med sit robuste isolationsbarrieredesign som en firewall mellem det barske elektriske miljø på stedet og det følsomme ControlLogix-bagplan. Dens anti-interferensevne på hardwareniveau er det vigtigste fysiske grundlag for at sikre, at hele dataindsamlingsnetværket ikke oplever storskala målejitter eller kollaps.

Struktur

Den interne hardwaretopologi i denne Allen Bradley 1756-IA16I er baseret på en kernearkitektur, der består af et højspændingstolerant optokobler-isolationsarray og et flertrins lavpasfilternetværk. I forenden af ​​hver digital inputkanal er uafhængige strømbegrænsende modstande og TVS (Transient Voltage Suppression) dioder konfigureret til at klemme overspændingsenergien fra feltledningskablerne. 120VAC logikniveauet på feltsiden og 5VDC backplane logikniveauet på systemsiden skal være fuldstændig afkoblet fysisk af optokoblere med høj nominel isolationsspænding, før signalet kommer ind på backplanesiden. Strømforsyningsnetværket inde i modulet bruger et distribueret afkoblingskondensatorlayout til effektivt at undertrykke højfrekvent spidsinterferens. Backplane interface kredsløb integreret med præcision impedans matchende modstand netværk, garanterer signalintegriteten af ​​højhastigheds backplane bus dataudveksling.

Hvordan vedligeholdes

Dette Allen Bradley 1756-IA16I-modul kræver nøje overholdelse af de særlige styringsregler for elektriske isolationssystemer under daglig vedligeholdelse. Det er strengt forbudt at udføre nogen form for klemrækkeindsættelse eller ledningsændringer, mens systemet er tændt, for at forhindre elektrisk stød eller udløse kommunikationsfejl i backplane-bus. På grund af den ekstremt følsomme karakter af AC-indgangskredsløbet i modulet over for kablernes fordelte kapacitans, er det vigtigt at sikre, at signalkablets afskærmningslag på kabinetsiden er pålideligt jordet i en enkelt ende under on-site ledningsføring, og dobbelte jordingssløjfer skal strengt undgås. Brug regelmæssigt et standardmultimeter til at kontrollere tilspændingsmomentet for klemrækkens skruer i slukket tilstand for at forhindre stigningen i kontaktmodstanden på grund af langvarig vibration, som kan forårsage inputtærskeldrift eller falske frakoblingsalarmer.
