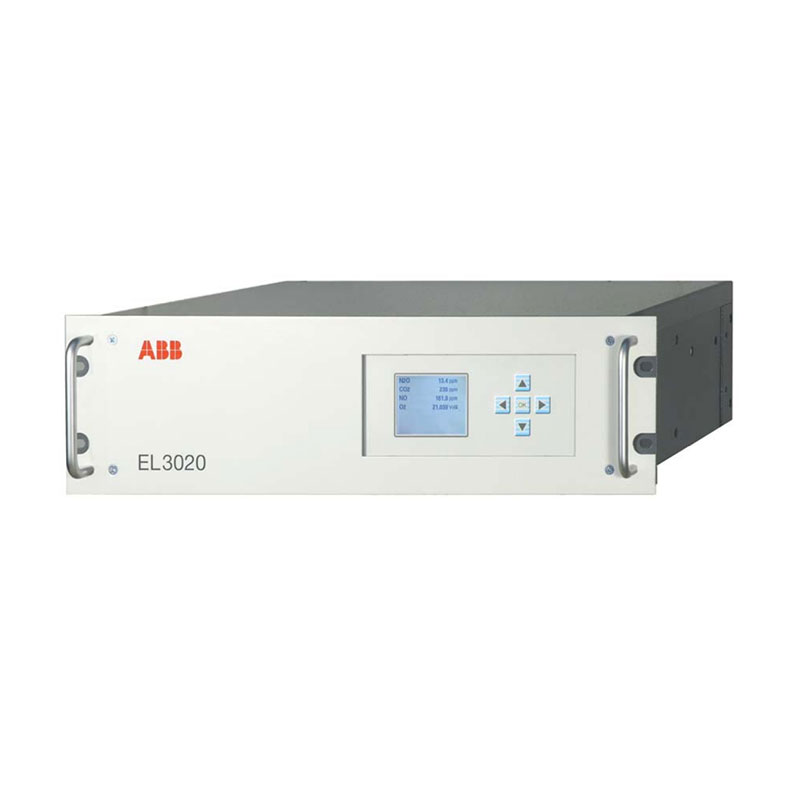

ABB EL3020

Yueyang Tongtu Company har specielt forberedt et meget "præcis" nøgleudstyr til oversøiske proceskontrolingeniører og instrumentvedligeholdelsesvejledere inden for industriel gasanalyse - ABB EL3020 gasanalysatortransmitteren. Når man udfører projekter i kemiske fabrikker eller olieraffinaderier, er den mest udfordrende opgave for alle, hvordan man præcist transmitterer de svage signaler fra analysatoren på stedet til kontrolrummet, mens der ikke sikres interferens. Denne sender er specielt designet til dette formål. Den fungerer som en bro, der forbinder sensorerne på stedet og kontrolsystemet. Som professionel leverandør anbefaler vi denne "datahub", der er i stand til præcist at behandle og konvertere analysedata til dig, for at gøre dit gasovervågningssystem mere stabilt og fuldstændigt eliminere processtyringsfejl forårsaget af signalafvigelser.

Struktur

ABB EL3020 har et modulært design, som er let at vedligeholde og opgradere. Dets prøvegaskammer er let at rengøre, og gasbanen er lavet af korrosionsbestandige materialer for at forlænge udstyrets levetid. Med hensyn til strømforsyning er den kompatibel med en lang række vekselstrømsforsyninger (100-240VAC±10%, 48-63Hz), med et enkeltkanals strømforbrug på omkring 40VA og et dobbeltkanals strømforbrug på omkring 70VA. Den har en rig udgangsgrænseflade, der giver 0/2/4-20mA analoge signaler (maksimal belastning 750Ω), og understøtter Modbus, RS485 og RS232 digitale kommunikationsprotokoller. Den har også EEx(p) eksplosionssikker certificering og giver et valgfrit varmedesign til at tilpasse sig ekstreme temperaturmiljøer. Den indbyggede tryksensor (arbejdsområde pabs=600-1250hPa) kan automatisk korrigere påvirkningen af ​​tryksvingninger på målenøjagtigheden.

Kalibreringsoperation

Nulkalibrering: ABB EL3020 bruger højrent nitrogen. Udstyret skal forvarmes i mere end 12 timer. Stop udrensning og prøveudtagning, tilslut nitrogen, skift til nul-positionen gennem femvejsventilen, juster trykket til 0,01MPa, hold flowhastigheden på 60L/h, rens gaskammeret med nitrogen i 12 minutter, og indtast en lille standardværdi (såsom +2ppm) gennem paneldriften for at kalibrere og gemme.

Områdekalibrering: Tager man CO som eksempel, skal den også forvarmes i mere end 12 timer. Stop udrensning og prøveudtagning, tilslut CO-standardgas, skift femvejsventilen til kalibreringspositionen, juster trykket og flowet som ovenfor, rens gaskammeret i 12 minutter, vælg CO gennem paneldriften, indtast den nøjagtige nominelle værdi på standardgasflasken, og bekræft og gem kalibreringsværdien, efter at aflæsningen er stabiliseret.

Ansøgningsscenarie

Denne ABB EL3020 bruges til at indsamle flowmålerens signaler ved indløbet og udløbet samt væskeniveausignalerne fra poolen. Disse data overføres derefter til CPU'en for at styre doseringspumpen eller vandudløbsventilen. På kemiske produktionslinjer bruges det til at forbinde tryktransmittere for at overvåge rørledningstrykket i realtid, hvilket sikrer produktionssikkerhed. I HVAC-systemer bruges det til at indsamle signaler fra temperaturfølere og styre driften af ​​kølemaskinen eller kedlen. Når dit system stadig bruger ABB's Advant-serie controllere og kræver præcis indsamling af kontinuerligt skiftende data såsom temperatur, tryk, flow og væskeniveau på stedet, er dette produkt den vigtigste komponent, der er ansvarlig for at "opfatte" situationen.
